液压阀块的设计须知

时间:2015-07-01   访问量:1521

阀块的设计须知

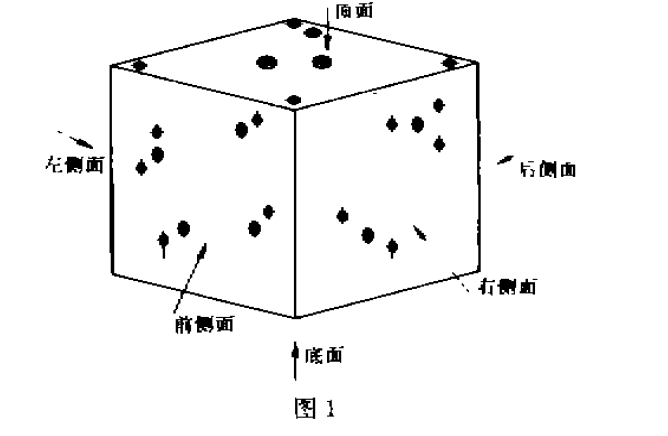

1.液压阀块共有六个表面(如图一),其各表面功用如下:

1.1、顶面与底面

阀块的顶面与底面为叠积接合面,表面布有公用压力油孔P、公用回油孔O、泄漏油孔L以及四个螺栓孔。

1.2、前面、后面和右侧面

(1)右侧面:安装经常调节的元件,有压力控制阀类:如溢流阀、减压阀、减压阀等,流量控制阀类:如节流阀、调速阀等。

(2)前侧面:安装方向阀类,如电磁换向阀以及单向阀等;当压力阀类和流量阀类在右侧面安装不下的时候,应安装在前侧面,以便调整。

(3)后侧面:安装方向阀类等不调整的元件。

1.3、左侧面

左侧面设有连接执行机构的输出油口,外侧压点及其他辅助油口,如蓄能器油孔、接备用压力继电器油孔等。

2.阀块的设计依据及注意事项

阀块的油路应以液压系统原理图为依据。阀块图纸上应有相应的原理图,原理图除反映油路的连通性外,还要标出所有元件的规格型号、油口的名称及孔径,以便液压阀块的设计。

设计阀块前首先要读通原理图,然后确定哪一部分油路可以集成。每个块体上包括的元件数量应该适中。

设计阀块时,应使油路尽量简捷,同时要注意进、出油口的方向和位置。还要考虑到有垂直度或水平安装要求的元件,必须保证安装后符合要求。阀块要设置一定数量的测压点用于调试,对于大一点的阀块要设置起吊螺钉孔。
