冶金板材生产线用二级缸

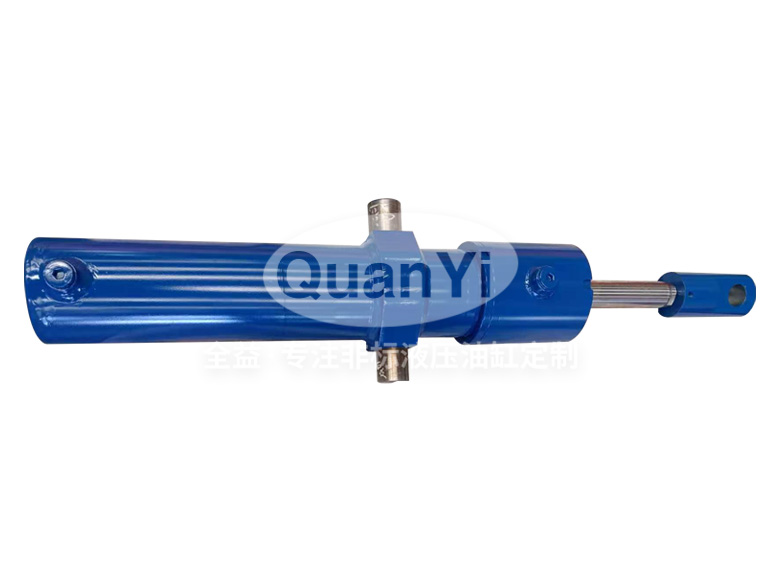

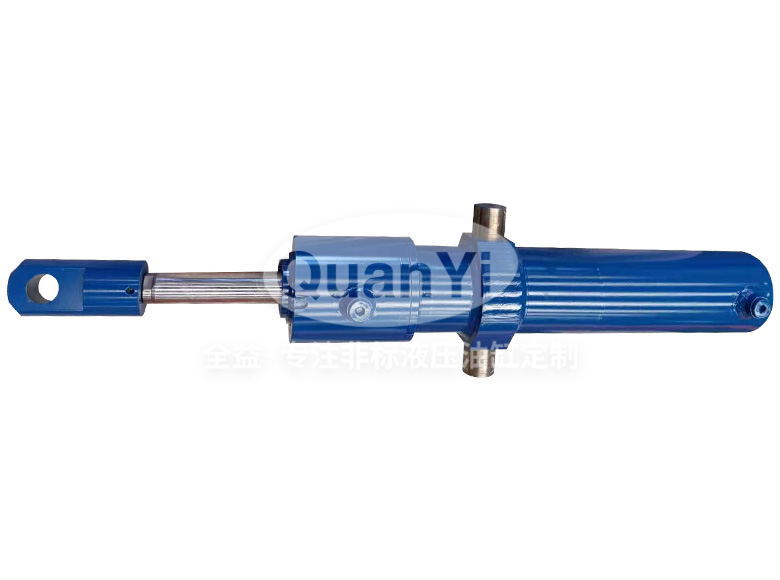

Name: 冶金板材生产线用二级缸 90/80-55/36-840
Brand: 全益机械

产品概述

常州全益机械制造有限公司专为冶金板材生产线设计了此款二级伸缩油缸，采用双级套筒结构实现840mm长行程推送。整机通过中间轴销安装，在有限空间内兼顾结构刚性与密封可靠性，完美适配产线高频次、高温粉尘环境下的板材输送、定位及压紧作业需求。

1. 嵌套式双级伸缩架构：90/80mm与55/36mm复合缸径设计，大缸套小缸的嵌套布局，在极短初始高度内实现840mm总行程覆盖，适配空间受限场景。

2. 高强度抗冲击材质组合：缸筒采用20冷拔钢管，活塞杆、导向套等关键件选用45号钢调质处理，抗拉强度≥600MPa，耐受16MPa重载冲击。

3. 多级复合密封防护体系：主密封采用PTFE+NBR斯特封（窄系列），配酚醛树脂支撑环与PU防尘圈，24MPa试验无渗漏，耐温-20℃~120℃，阻挡冶金粉尘。

4. 中间轴销抗偏载设计：通过Q235A轴销固定缸体中部，受力均匀分散，避免侧向力导致活塞杆弯曲，适配产线振动工况下的长期稳定运行。

5. 焊接式活塞杆总成：内管与外管采用20冷拔钢管焊接成型，焊缝经探伤检测，确保伸缩同步性，避免级间卡滞，提升结构整体性。

6. 精密导向支撑系统：导向套内置90/85mm与55/50mm酚醛树脂支撑环，径向跳动≤0.1mm，配合冷拔缸筒高精度内壁，保障双级伸缩同轴度。

7. 冗余安全密封结构：关键部位配置双挡圈（PTFE）+O型圈（NBR）双重防漏，杆端设聚氨酯防尘圈，双重屏障降低突发停机风险。

1. 冶金板材输送线：用于板材轧制后的平移推送，适配辊道间衔接，精准控制板材定位

2. 热轧板垛升降台：驱动升降平台实现多层板材堆叠，16MPa压力下稳定承载5-10吨板垛

3. 连铸机结晶器振动装置：作为振动源执行机构，配合高频往复动作，保障铸坯成型精度

常州全益机械制造有限公司是一家专注于液压油缸定制生产的厂家。我们提供从设计、生产到售后的全方位服务，可根据客户的具体需求，定制不同规格、压力、材质的油缸产品，广泛适用于各个领域。

欢迎联系我们获取最新产品手册与定制方案！
