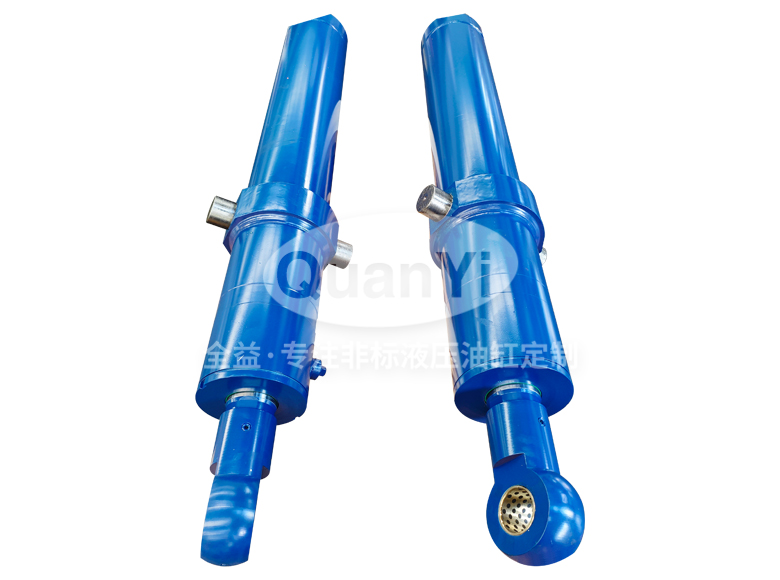

型材生产线横移油缸 180/100-1120

产品概述

无锡鼎元丰液压气动有限公司专为型材生产线横移工位设计了此款油缸，采用中间轴销安装，两端带缓冲结构，能在重载、高频次工况下平稳驱动型材横移动作。活塞杆经调质镀硬铬处理，配合多级密封与自润滑导向，耐磨、抗污染、寿命长，适用于冶金、铝型材挤压及钢材轧制等生产线的重型横移推料与换位作业。

核心特点

1. 两端缓冲设计：配合缓冲柱、QT500-7 缓冲圈与塔型弹簧，行程末端平稳减速，避免冲击振动，保护型材与设备。

2. 活塞杆强化处理：调质处理后表面镀硬铬 0.03–0.05mm，硬度高、耐磨耐腐蚀，适应粉尘、高温的型材车间恶劣环境。

3. 中间轴销安装：缸体可绕轴销自适应摆动，补偿安装误差与负载偏载，使长行程横移动作更顺畅、不卡滞。

4. 活塞组合密封：采用格莱圈（PTFE+NBR）加多道 C380 支撑环，低摩擦、无爬行，16MPa 工作压力下推力稳定、内泄极小。

5. 杆端三道密封：斯特封 + PU 轴用圈 + PU 防尘圈协同，防外漏同时阻挡氧化皮、粉尘侵入缸内，显著延长维护周期。

6. 缸筒材质优良：采用 20# 冷拔无缝管，内壁精度高、强度好，试验压力达 24MPa，长期高压运行安全可靠。

7. 自润滑导向抗偏载：石墨铜套配合多点 C380 支撑环，导向性好、抗偏载能力强，适配 1120mm 长行程重载横移。

8. 宽温域密封协同：工作温度 - 20℃至 120℃，NBR/PTFE/PU 多材质密封件协同工作，四季及昼夜温差下密封性能稳定。

技术参数

主要应用

1. 铝型材挤压生产线：挤压机出料后，将长型材从冷床或输送辊道横向平移至料架、锯切或时效装框工位。

2. 钢材 / 型钢轧制生产线：在轧机后部将 H 型钢、工字钢、槽钢等重型型材从辊道横移至堆垛、矫正或检验区域。

3. 金属板材开平剪切线：用于板垛横向换位、分卷后料卷推移或成品堆垛横移。

关于我们

无锡鼎元丰液压气动有限公司是一家专注于液压油缸定制生产的厂家。我们提供从设计、生产到售后的全方位服务，可根据客户的具体需求，定制不同规格、压力、材质的油缸产品，广泛适用于各个领域。

欢迎联系我们获取最新产品手册与定制方案！
