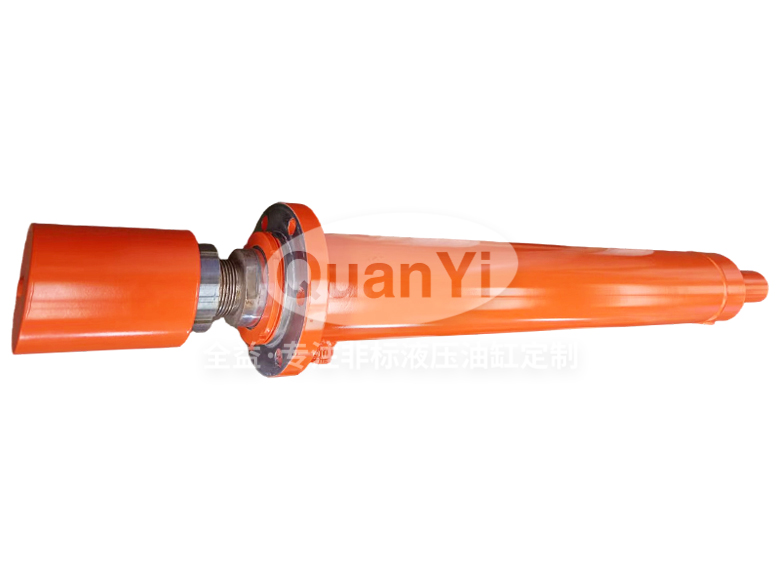

出模机上芯模油缸 125/100-800

产品概述

无锡鼎元丰液压气动有限公司专为出模机上芯模工位设计了此款油缸，采用前法兰安装方式，集成位移传感器实现行程精准反馈，配合高强度活塞杆与多道复合密封体系，在高温、多粉尘的铸造脱模环境中稳定驱动芯模升降与脱模动作，保障出模节拍与设备运行可靠性。

核心特点

1. 位移传感器内置集成：配备 M18×1.5 传感器安装接口及专用磁环、隔磁垫组件，死区与零区精确标定，可实时反馈 850mm 量程内活塞位置，实现上芯模行程的闭环控制。

2. 活塞杆高耐磨处理：45 钢调质活塞杆外圆镀硬铬 0.03-0.05mm 并抛光，表面硬度高、摩擦系数低，在反复伸缩中抗划伤、耐腐蚀，延长密封件与活塞杆使用寿命。

3. 多道复合密封体系：活塞端采用 NOK 品牌 SPGW 孔用圈，杆端配置斯特封 + USH 杆封 + LBH 防尘圈三重防护，兼顾高压密封与粉尘阻隔，适应铸造现场恶劣工况。

4. 全系列 FKM 耐温密封：O 型圈均采用 FKM 氟橡胶材质（Parker 品牌），耐温范围宽、抗老化性能强，在出模机周边高温辐射环境下长期工作不易硬化失效。

5. 缸筒焊接结构坚固：缸筒采用 20# 冷拔管与 45 钢法兰、缸底焊接而成，前法兰安装刚性好、承载能力强，可承受 12MPa 工作压力及 18MPa 试验压力而无变形渗漏。

6. 酚醛支撑环导向稳定：活塞与导向套处配置 3 件酚醛材质支撑环，自润滑、抗偏载，确保大直径活塞在长行程运动中不发生径向偏摆，保护密封件均匀受力。

7. 关键零件调质发黑处理：上顶头 45 钢调质至 HB220-240 并表面发黑，强度与韧性匹配合理，抗冲击能力强，在芯模顶出脱模的反复冲击载荷下不易变形或疲劳损坏。

8. 线缆防水接头防护：传感器出线端配置 M16×1.5 金属线缆防水接头，隔绝铸造现场的冷却水雾与粉尘侵入，保障位移传感器电气连接的长期稳定性。

技术参数

主要应用

1. 铸造厂造型线出模机：用于砂型铸造生产线的上芯模升降与脱模工位，驱动芯模精准插入砂型及成品脱出，配合位移传感器实现多品种铸件的行程自适应调整。

2. 压铸机取件 / 顶出机构：在铝合金、锌合金压铸设备中作为上型芯模驱动油缸，高温环境下完成型芯抽插与铸件顶出，高耐磨活塞杆与耐温密封保障连续生产节拍。

3. 耐火材料 / 建材成型压机脱模装置：用于耐火砖、陶瓷坯体等静压成型后的模具脱模工序，大缸径提供充足顶出力，前法兰安装便于与压机机架集成，长行程适应不同高度模具。
