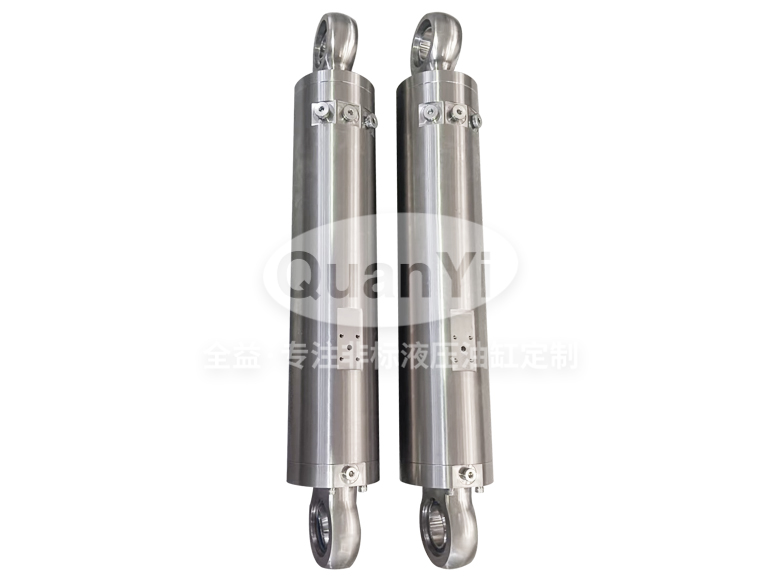

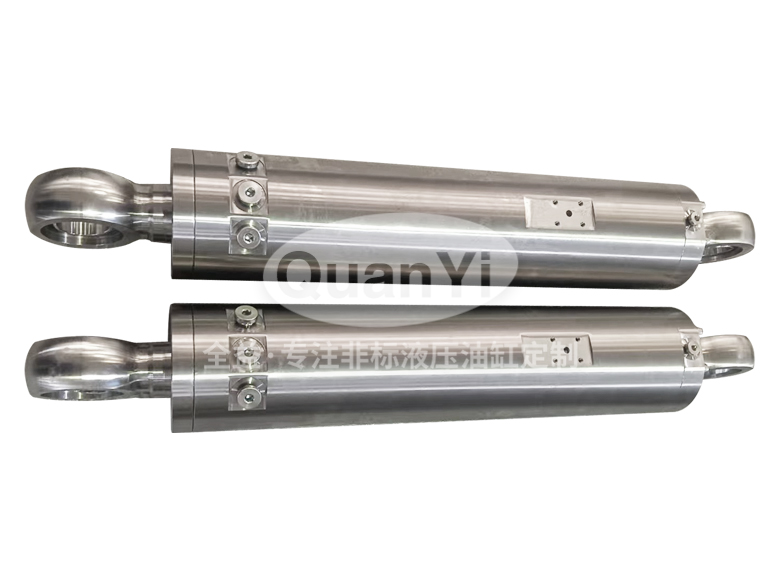

肘关节水压缸 70/50-347

产品概述

无锡鼎元丰液压气动有限公司设计的此款通体不锈钢材质的肘关节式水压驱动缸，采用前后耳环铰接安装，以水为工作介质，适用于对洁净度、耐腐蚀性要求较高的工况场合。缸体组装前全部零件经酸洗钝化处理，配合缸筒内壁均匀交叉珩磨网纹工艺，保障了低摩擦、长寿命的平稳运行性能。特瑞堡泛塞封系统与 NSK 关节轴承的组合，使其在 16MPa 压力下仍能实现无爬行、低抖动的可靠直线往复运动。

核心特点

1. 通体不锈钢结构：缸体及紧固件均采用 A4/304/3Cr13 不锈钢材质，耐酸碱、防锈蚀，适配潮湿及腐蚀介质环境。

2. 组装前酸洗钝化：全部零件在装配前统一进行酸洗钝化处理，表面形成致密钝化膜，从源头提升耐腐蚀能力。

3. 珩磨网纹缸筒：内壁保留 25°～35° 均匀交叉珩磨网纹，可均匀储水润滑，有效降低摩擦阻力与磨损。

4. 特瑞堡泛塞封系统：主密封采用 M2 型特康泛塞封（Z80 材质），辅以斯特封、支承环组合，适配水介质低压差密封需求。

5. EPDM 多道 O 型圈：多处接口与动密封采用 EPDM 橡胶 O 型圈，耐水、耐老化，保障各腔室密封可靠性。

6. NSK 不锈钢关节轴承：耳环内置 GE40ES 不锈钢关节轴承，允许小角度摆动补偿，适配肘关节式安装的工况偏差。

7. 全不锈钢紧固件：内六角螺丝采用 A4-70 级，弹垫采用 3Cr13，配合 304 堵头与锁紧螺母，整体连接防锈、结构紧固。

技术参数

主要应用

1. 食品与饮料加工设备：通体不锈钢 + 水洗介质的组合，避免了液压油泄漏污染风险，适合食品灌装、输送、封口等对卫生级有严格要求的工位驱动。

2. 水处理与环保装备：采用水作为工作介质且整机耐蚀，适配污水处理、反渗透、海水淡化等设备中的阀门驱动、滤板压紧、滤网伸缩等执行机构。

3. 医疗器械与洁净生产线：酸洗钝化 + 不锈钢结构满足洁净室要求，可用于医药灌装机、医疗清洗设备、洁净车间中的推拉、升降、夹紧等直线驱动场合。
