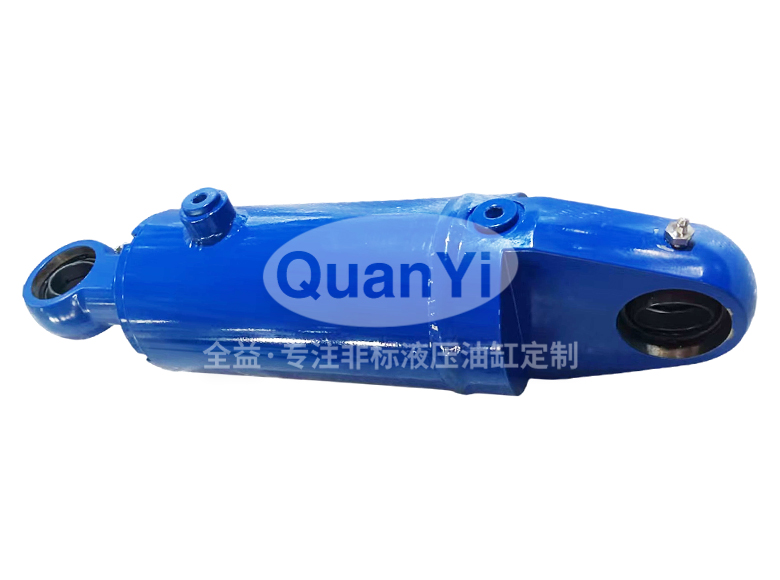

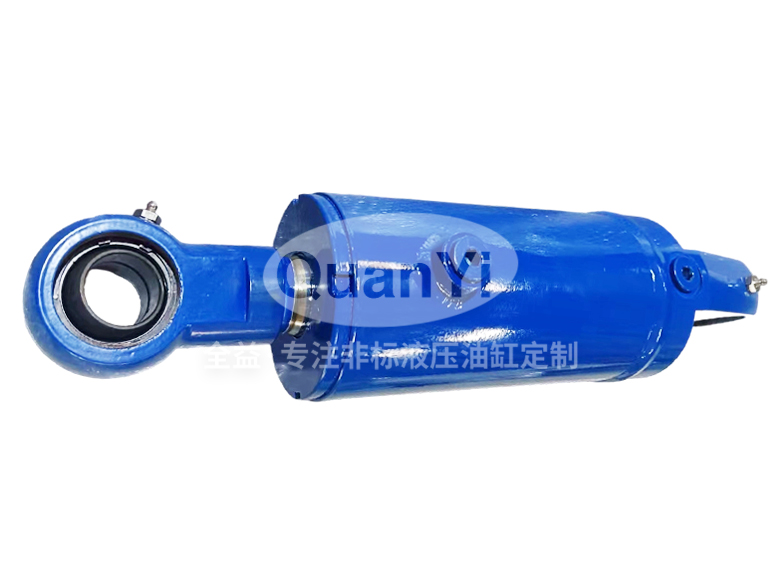

冶金摆动机构倾斜油缸 110/50-90

产品概述

无锡鼎元丰液压气动有限公司设计的此款冶金摆动机构专用倾斜油缸，采用前后耳环铰接形式，可随机构摆动灵活倾转，专为高温、多尘的冶金现场工况设计。油缸全套采用耐高温氟橡胶密封，并配置多级防尘与端部缓冲结构，动作平稳、抗冲击、耐磨损，能在粉尘飞扬、热辐射强烈的恶劣环境下长期可靠工作，广泛适用于炼钢、连铸等冶金装备的倾斜、翻转与摆动驱动。

核心特点

1. 耐高温密封体系：全机密封以FKM氟橡胶为主材，O圈、杆封、防尘圈均可承受约200℃高温，适应冶金现场持续热辐射烘烤工况。

2. 多级防尘防线：杆端配置NOK品牌LBH防尘圈，配合USH杆封与Parker斯特封层层阻隔，有效阻挡冶金粉尘侵入，减少磨损与泄漏。

3. 端部缓冲抗冲击：专设缓冲柱套件与QT500-7球墨铸铁缓冲套，倾斜到位前自动节流减速，吸收摆动惯性，保护机构与钢结构。

4. 铰接式摆动安装：前后耳环内置GE40ES关节轴承，可自动补偿摆动角度偏差、承受径向载荷，转动灵活不卡滞，专配摆动机构。

5. 强抗偏载导向：活塞与活塞杆部位共设4道酚醛支撑环，耐磨且具有自润滑性，可稳定承受倾斜工况下的侧向力与偏载。

6. 高强度主体结构：活塞杆采用45钢调质光圆，缸筒选用20钢冷拔精密管，缸底、活塞、导向套等关键件均为45钢，整体结实耐用。

7. 高压密封可靠：按16MPa工作压力设计、24MPa试压验证，孔用SPGW组合密封配PTFE挡圈，耐压抗挤出，高压下密封稳定。

8. 润滑保养便捷：设有2个不锈钢RC1/4黄油嘴，高温多尘环境下不生锈，可定期向铰接点注脂，维护方便、延长使用寿命。

技术参数

主要应用

1. 炼钢连铸倾动机构：用于钢包回转台、中间包小车的倾斜摆动，实现短行程平稳倾翻，耐受钢渣飞溅与高温粉尘。

2. 加热炉 / 轧钢翻转装置：用于炉门启闭、翻钢机或钢坯翻转机构的摆动驱动，铰接结构补偿角度偏差，缓冲吸收到位冲击。

3. 高温物料卸料卸灰装置：用于烧结、炼钢区域高温物料的翻转卸料、挡板摆动等多尘铰接部位，在恶劣环境中持续可靠作业。
