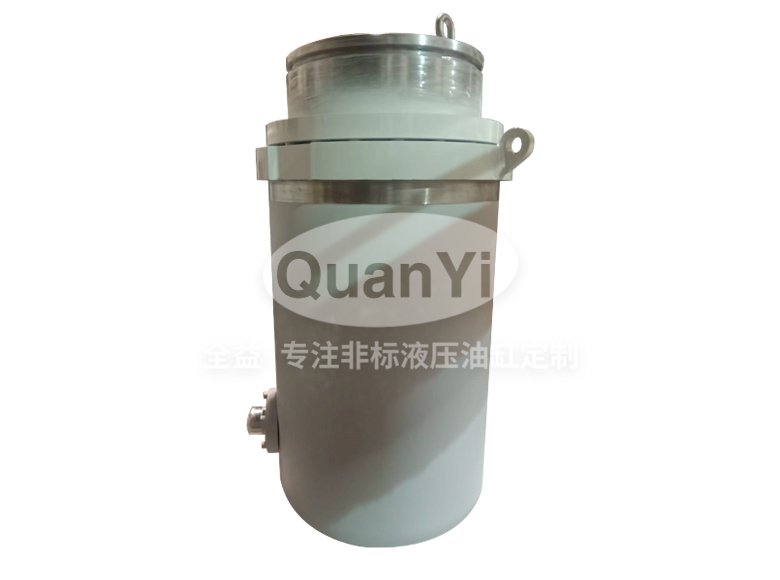

橡胶机械用柱塞缸 720/710-870

产品概述

常州全益机械制造有限公司专为橡胶机械设计了此款大缸径重型柱塞缸，其采用坚固的法兰安装和优化的耐磨导向结构，确保在硫化、成型等工序中提供稳定、持久的巨大推力。整体设计注重在连续高压、高温的严苛工况下实现可靠保压与长久寿命，是橡胶行业核心设备的关键动力执行元件。

核心特点

1. 重载耐磨的导向系统：核心运动副采用“冷硬铸铁柱塞+ 铝青铜支撑套”的经典配对，柱塞表层25-30mm的冷硬层提供极高耐磨性，铝青铜的自润滑性降低摩擦，专为低速重载、频繁压合的恶劣工况设计。

2. 针对性的高温高压密封：密封系统由一道轴用V型组合圈和一道防尘圈构成，V组确保在高压下可靠密封与保压，防尘圈则有效抵御橡胶生产中的粉尘与80°C工况温度。

3. 坚固可靠的承压结构：缸筒采用16Mn低合金高强度钢，承压性能优越。关键承力件法兰、缸底均为35#锻件并经正火处理，与由20颗高强度螺栓连接，共同构成稳固的承力框架。

4. 精密可调的装配工艺：配备多达140件调整垫片，用于精确微调柱塞与铜套的配合间隙。此设计可补偿加工与装配公差，是实现重载油缸运动平稳、无卡滞的关键工艺保障。

5. 模块化与高可维护性设计：采用完全的法兰螺栓连接，非整体焊接。这种模块化设计使缸筒、柱塞、导向套等核心部件可独立拆卸更换，极大降低维修复杂度与停机成本。

6. 周全的焊接与工艺细节：缸体焊后经过保温回火，有效消除焊接应力。吊耳三面满焊且焊高20mm，充分保障了油缸在吊装、运输和使用中的绝对安全。

7. 完备的防腐与堵头设计：油口采用Rc1/8和G1/8两种规格的内六角铁堵，提供了螺纹密封和端面密封两种选择，方便根据现场管路接口进行配置。

8. 稳固的前法兰安装方式：通过大面积前法兰并使用20颗高强螺栓与主机连接，安装刚性好，能有效抵抗长行程柱塞伸出时产生的巨大倾覆力矩。

技术参数

主要应用

1. 平板硫化机：作为主压缸，为橡胶板材的硫化成型提供稳定、持续的高压压力，是确保产品密度和性能的核心部件

2. 轮胎硫化机：适用于大型轮胎的硫化定型过程，利用其大缸径和长行程特点，提供合模和保压所需的巨大推力

3. 大型橡胶制品成型机：用于生产如橡胶辊筒、大型密封件等重型橡胶制品的液压机，完成合模、加压及保压工序

关于我们

常州全益机械制造有限公司是一家专注于液压油缸定制生产的厂家。我们提供从设计、生产到售后的全方位服务，可根据客户的具体需求，定制不同规格、压力、材质的油缸产品，广泛适用于各个领域。

欢迎联系我们获取最新产品手册与定制方案！
